Описание

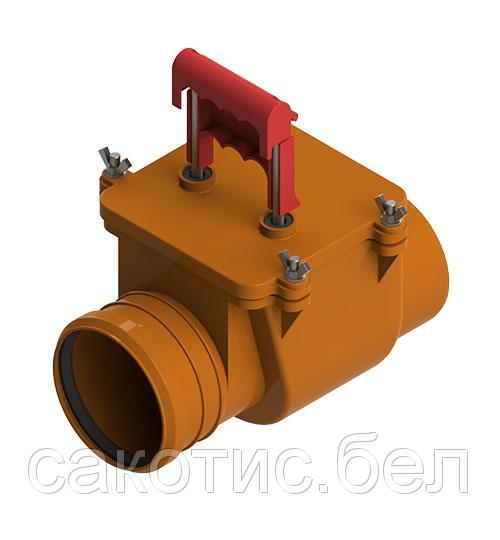

Канализационный обратный клапан ТП-85.100 с горизонтальным выпуском – запорная арматура, используемая в системах внутренней и наружной канализации. Клапан предотвращает обратный ход стоков при засоре канализационных магистралей, а также служит препятствием для проникновения грызунов и насекомых в помещение.

Технические характеристики

• сырье корпуса – полипропилен;
• макс. рабочая температура – не более 60°C (кратковременно (2 – 4 ч) – не более 80°C);
• присоединительный размер – 110 мм;
• выпуск — горизонтальный;
• вес, не более – 1,2 кг;
• рабочая среда – фекальные стоки;
• направление подачи рабочей среды – одностороннее;
• рабочее давление обратного тока – 0 – 3 м водяного столба (0 – 0,029 МПа);
• гидравлические испытания обратного тока – 0 – 3,5 м водяного столба (0 – 0,034 МПа);
• допуск параллельности уплотнительной поверхности клапана – 0,1 мм;
• предельные отклонения габаритных размеров клапанов – ±1 мм;
• температура окружающего воздуха – от +1°C до +35°C;
• атмосферное давление – от 650 до 800 мм. рт. ст. (0,087 – 0,107 МПа);
• относительная влажность (верхнее значение) – 100 % (при 25°C);
• срок службы – не менее 50 лет.

Основные размеры приведены на рис. 1.

Рис. 1                                                                                      Рис. 2

Состав изделия и комплектность

Обратный клапан ТП-85.100 состоит из (см. рис. 2):

1. Гайка-барашек – 4 шт.;
2. Шайба – 4 шт.;
3. Рукоятка затвора;
4. Крышка;
5. Толкатель;
6. Заслонка*;
7. Уплотнитель крышки;
8. Раструбный вход;
9. Болты крепления – 4 шт.;
10. Корпус;
11. Гладкий выход под фановые трубы из ПП и ПВХ;
12. Фиксатор рукоятки.

* Заслонка может быть пластиковая или усиленная из нержавеющей стали.

Внешний вид товара может отличаться от товара, представленного на фото. Фирма-производитель оставляет за собой право на внесение изменений в конструкцию, дизайн и комплектацию товара, не влияющих на качество изделия.

Партия обратных клапанов, поставляемая в один адрес, комплектуется паспортом, объединенным техническим описанием и инструкцией по эксплуатации в соответствии с ГОСТ 2.601-2006.

Устройство и принцип работы

Система запирания обратного клапана представляет собой однокамерный механический затвор с запирающей заслонкой. Под давлением обратного подпора в канализационной сети заслонка автоматически закрывается и, при необходимости, жестко фиксируется в закрытом положении ручным затвором (см. «Установка заслонки в рабочее положение «ОТКРЫТО», «Установка заслонки в аварийное положение «ЗАКРЫТО»).

Механические затворы устанавливаются в подвале здания (перед выходом внутренней канализационной магистрали во внешнюю) или в смотровом колодце. Канализационные затворы устанавливаются в подвальных или полуподвальных помещениях, нельзя устанавливать их в канализационные шахты и колодцы на улицах, также нельзя пропускать через них ливневые стоки с крыш. В случае переполнения наружной сети канализационный затвор закрывается, и участок трубопровода от канализационного затвора до ближайшего колодца становится напорным. Поэтому необходимо учитывать, какие трубы (безнапорные или напорные) должны применяться для предотвращения затопления подвальных или полуподвальных помещений через соединительные элементы канализационного трубопровода.

Область применения

• Предотвращают обратный ход стоков при засоре канализационных магистралей;
• Препятствуют проникновению грызунов и насекомых в помещение;
• Применяются в сетях хозяйственно-бытовой канализации;
• Могут быть механическими и с автоматическим электроприводом.
