Описание

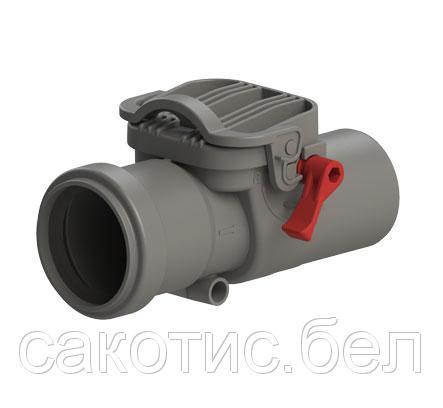

Канализационный обратный клапан ТП-86.50 с горизонтальным выпуском – запорная арматура, используемая в системах внутренней канализации. Клапан предотвращает обратный ход стоков при засоре канализационных магистралей, а также служит препятствием для проникновения насекомых в помещение.

Технические характеристики

• сырье корпуса – полипропилен;
• макс. рабочая температура – не более 60°C (кратковременно (2 – 4 ч) – не более 80°C);
• присоединительный размер – 50 мм;
• выпуск — горизонтальный;
• вес, не более – 117 г;
• рабочая среда – стоки без фекалий;
• направление подачи рабочей среды – одностороннее;
• рабочее давление обратного тока – 0 – 3 м водяного столба (0 – 0,029 МПа);
• гидравлические испытания обратного тока – 0 – 3,5 м водяного столба (0 – 0,034 МПа);
• предельные отклонения габаритных размеров клапанов – ±1 мм;
• температура окружающего воздуха – от +1°C до +35°C;
• атмосферное давление – от 650 до 800 мм. рт. ст. (0,087 – 0,107 МПа);
• относительная влажность (верхнее значение) – 100 % (при 25°C);
• срок службы – не менее 50 лет.

Основные размеры приведены на рис. 1.

Состав изделия и комплектность

Обратный клапан ТП-86.50 состоит из (см. рис. 2):

1. Ручка-фиксатор;
2. Крышка;
3. Уплотнитель крышки;
4. Толкатель;
5. Заслонка с уплотнительным кольцом;
6. Корпус;
7. Большая полуось;
8. Малая полуось;
9. Уплотнитель раструбного выхода.

Внешний вид товара может отличаться от товара, представленного на фото. Фирма-производитель оставляет за собой право на внесение изменений в конструкцию, дизайн и комплектацию товара, не влияющих на качество изделия.

Партия обратных клапанов, поставляемая в один адрес, комплектуется паспортом, объединенным техническим описанием и инструкцией по эксплуатации в соответствии с ГОСТ 2.601-2006.

Область применения

• Предотвращают обратный ход стоков при засоре канализационных магистралей;
• Препятствуют проникновению грызунов и насекомых в помещение;
• Применяются в сетях хозяйственно-бытовой канализации;
• Могут быть механическими и с автоматическим электроприводом.
