Описание

Механический канализационный затвор ТП-85.100.0 с горизонтальным выпуском предназначен для установки в переливном колодце и предотвращения затопления отводящих трубопроводов при возникновении подпора в наружной сети вследствие засора или подтопления.

Технические характеристики

• сырье корпуса – полипропилен;
• макс. рабочая температура – не более 60°C (кратковременно (2 – 4 ч) – не более 80°C);
• присоединительный размер – 110 мм;
• выпуск — горизонтальный;
• вес, не более – 1,2 кг;
• рабочая среда – фекальные стоки;
• направление подачи рабочей среды – одностороннее;
• рабочее давление обратного тока – 0 – 3 м водяного столба (0 – 0,029 МПа);
• гидравлические испытания обратного тока – 0 – 3,5 м водяного столба (0 – 0,034 МПа);
• допуск параллельности уплотнительной поверхности клапана – 0,1 мм;
• предельные отклонения габаритных размеров клапанов – ±1 мм;
• температура окружающего воздуха – от +1°C до +35 °C;
• атмосферное давление – от 650 до 800 мм. рт. ст. (0,087 – 0,107 МПа);
• относительная влажность (верхнее значение) – 100% (при 25°C);
• срок службы – не менее 50 лет.

Основные размеры приведены на рис. 1.

Рис. 1

Состав изделия и комплектность

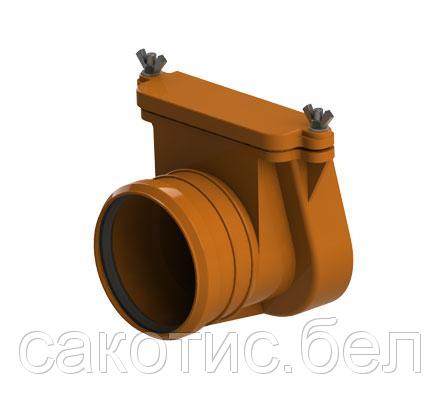

Механический канализационный затвор для колодца ТП-85.100.0 состоит из:

1. Корпус;
2. Заслонка с резиновым уплотнительным кольцом *;
3. Ревизионная крышка;
4. Крепежные элементы;
5. Уплотнительное кольцо из EPDM.

* Заслонка может быть пластиковая или усиленная из нержавеющей стали.

Внешний вид товара может отличаться от товара, представленного на фото. Фирма-производитель оставляет за собой право на внесение изменений в конструкцию, дизайн и комплектацию товара, не влияющих на качество изделия.

Партия обратных клапанов, поставляемая в один адрес, комплектуется паспортом и объединенным техническим описанием в соответствии с ГОСТ 2.601-2006.

Устройство и принцип работы

Механический канализационный затвор с запирающей заслонкой, с резиновым уплотнительным кольцом, с ревизионной крышкой и присоединительным входом предназначен под раструбные трубы ПП, ПВХ.

При отсутствии стоков заслонка всегда находится в вертикальном положении и затвор закрыт. При сливе канализационные стоки открывают заслонку, которая отклоняется от вертикальной оси, и выливаются в переливной колодец. При окончании слива заслонка под действием силы тяжести возвращается в исходное положение и закрывается.

Механический канализационный затвор устанавливается строго горизонтально на конец трубы, выходящей в переливной колодец. Таким образом, механический канализационный затвор отделяет внутреннюю канализационную сеть здания от внешней канализационной сети.

Входной патрубок затвора ТП-85.100.0 предназначен для соединения с любой канализационной раструбной трубой из ПВХ или ПП с присоединительным размером DN 110.

Область применения

• Предотвращают обратный ход стоков при засоре канализационных магистралей;
• Препятствуют проникновению грызунов и насекомых в помещение;
• Применяются в сетях хозяйственно-бытовой канализации;
• Могут быть механическими и с автоматическим электроприводом.
